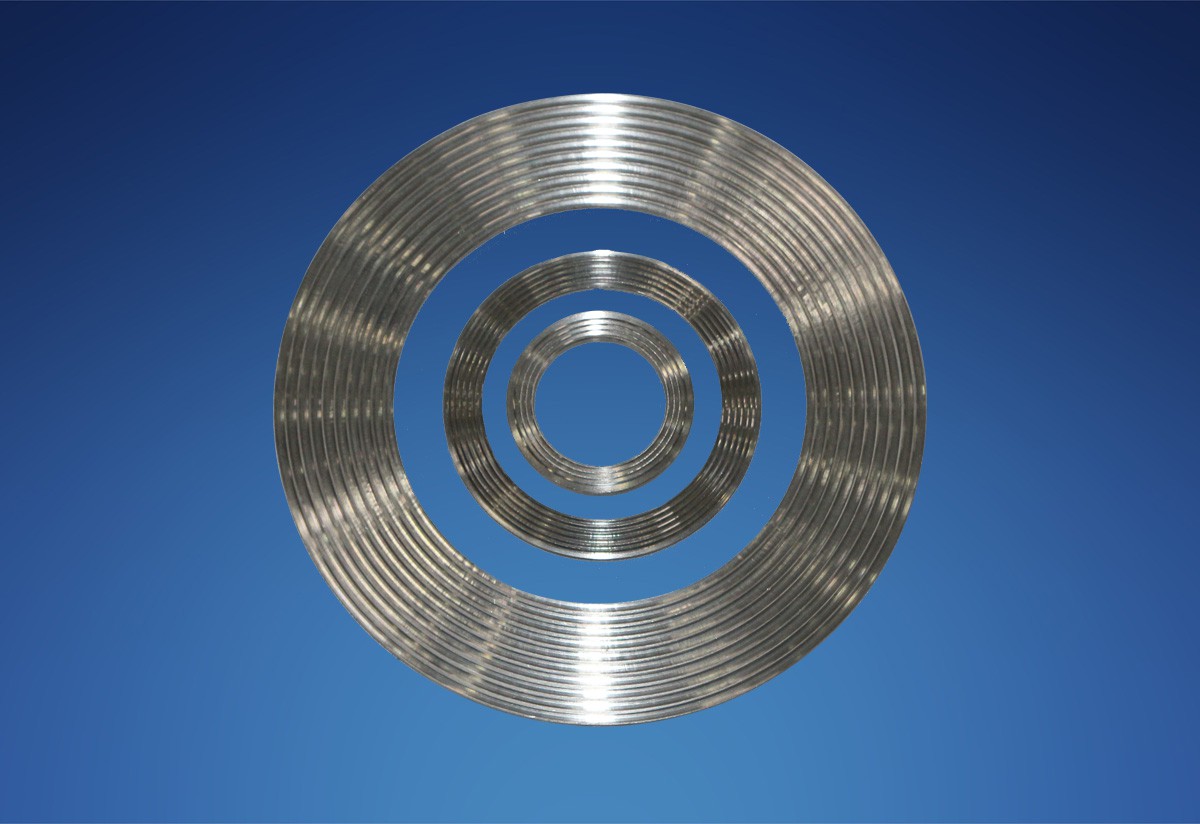

齒形墊片一般是用精密的車床在金屬不銹鋼平墊片的二面加工成90度夾角波形的鋸齒狀
。
齒形墊片:一般用精密的車床在金屬不銹鋼平墊片的二面加工成同心的溝槽
，根據不同的介質，可選擇柔性石墨
、PTFE
、無石棉板或其它一些軟金屬，粘貼在墊片的二面
。也可不帶密封層直接使用
，且能達到良好的密封效果，但在高壓場合中容易對法蘭的表面造成損失
。
本墊片的結構型式隨法蘭的密封面的不同而分為二種基本類型：
1.用于平面法蘭的帶定位環的齒型墊
2.用于凹凸法蘭的不帶定位環的齒型墊。
產品應用：齒形組合墊在較低的預緊力下使用是首先的墊片
，表面柔軟的密封層避免了金屬對金屬的直接接觸
，且能可靠
、緊密的結合，保護了金屬法蘭不被損傷
，即使在極高的載荷下
。齒形組合墊尤其適合于高溫、高壓
，工況條件交變的場合
，在熱交換器、容器
、反應釜的法蘭連接處
，是傳統金屬包覆墊片的理想替代品。
一. 性能與特點
1
、適用于高溫
、高壓部位
2、耐腐蝕性強
3
、密封作用穩定
、可靠
二. 使用范圍及參數
1、使用溫度：～650℃
2
、使用壓力：6.4～25.0MPa
3
、*小預緊比壓： y=70MPa
4、墊片系數：m=4.25
