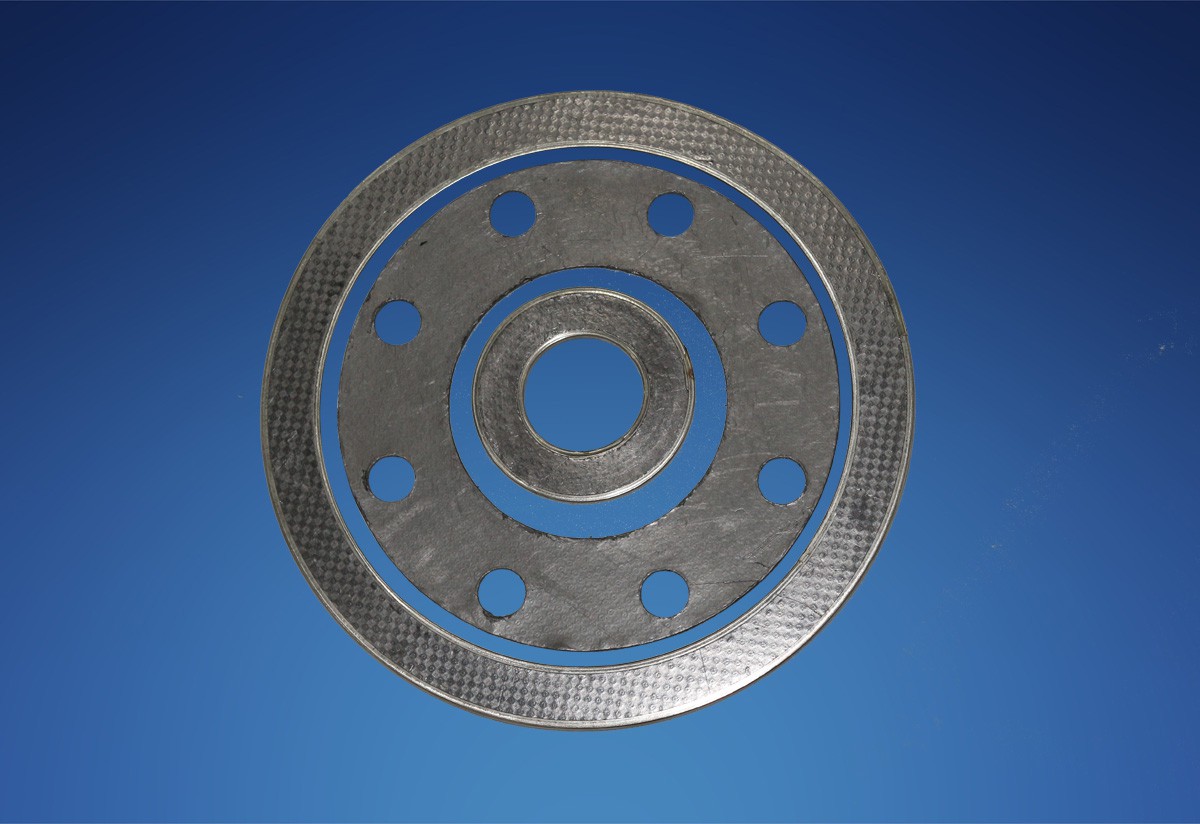

石墨復合墊片又稱柔性石墨金屬增強復合墊片或高強石墨墊片，它是由沖齒的金屬齒板或沖孔的金屬芯板與柔性石墨粒子復合壓成的一種密封墊片，它通常由柔性石墨復合增強板裁制而成 ，
主要應用于各種 管道 、
閥門、泵、壓力容器、熱交換器、冷凝器、發電機、空氣壓縮機、排氣管、制冷機等法蘭連接處的密封部位可替代石棉橡膠墊片、鐵包墊片。性能特點：具有良好的防腐蝕性， 耐高/低溫，耐輻射 ，良好的壓縮回彈性和高強度性，所需的預緊力比金屬墊片和金屬纏繞墊片要小
，對法蘭面的要求不高，是一種比較經濟實用的墊片
。如果采用包邊形式可保持原有石墨復合墊片的各項優異性能
，又便于安裝、拆卸
，不易損壞
，同時也可防止介質和外界空氣中氧氣對墊片的侵蝕，提高了耐溫和耐壓性能
。
結構形式：石墨復合墊片結構型式分為RF型、MFM型和TG型，分別適用于突面、凹凸面和榫槽面法蘭。根據需要，RF型墊片可帶不銹鋼或碳鋼內包邊，即為RF-E型。
? 可根據客戶要求加工制作非標準價、異形件等。
應用范圍
技術參數：
| 增加材料 | 耐壓
（N/MM2） | 溫度 | 壓縮率（%） | 回彈率（%） |
| 無氧化狀態下 | 氧化狀態下 |
| 碳鋼沖刺板 | ≥48 | -10-450 | -10-550 | 30-35 | 15-20 |
| SS304,SS316沖刺板 | ≥48 | -240-450 | -200-600 | 30-35 | 15-30 |
| SS304,SS316平板 | ≥48 | -240-450 | -200-600 | 30-40 | 10-15 |
| Ss304,網板 | ≥48 | -240-450 | -200-600 | 40-50 | 15-20 |
| 增加材料 | 透氣性(cm3/min)
(厚度 1.5mm) | 密封性
(厚度 1.5mm) | 密封常數 |
| N2 m1/hr | Bumming oil A
m1/hr | "M"
因數 | "Y"
預緊比壓 |
| 碳鋼沖刺板 | <=0.8 | 30 | <0.5 | 3.0 | 9000 |
| SS304,SS316沖刺板 | <=0.8 | 60 | <0.5 | 2.5 | 4000 |
| SS304,SS316平板 | <=0.4 | 35 | <0.5 | 2.0 | 900 |
| Ss304,網板 | ≥1.0 | 70 | <0.5 | 3.0 | 5000 |
