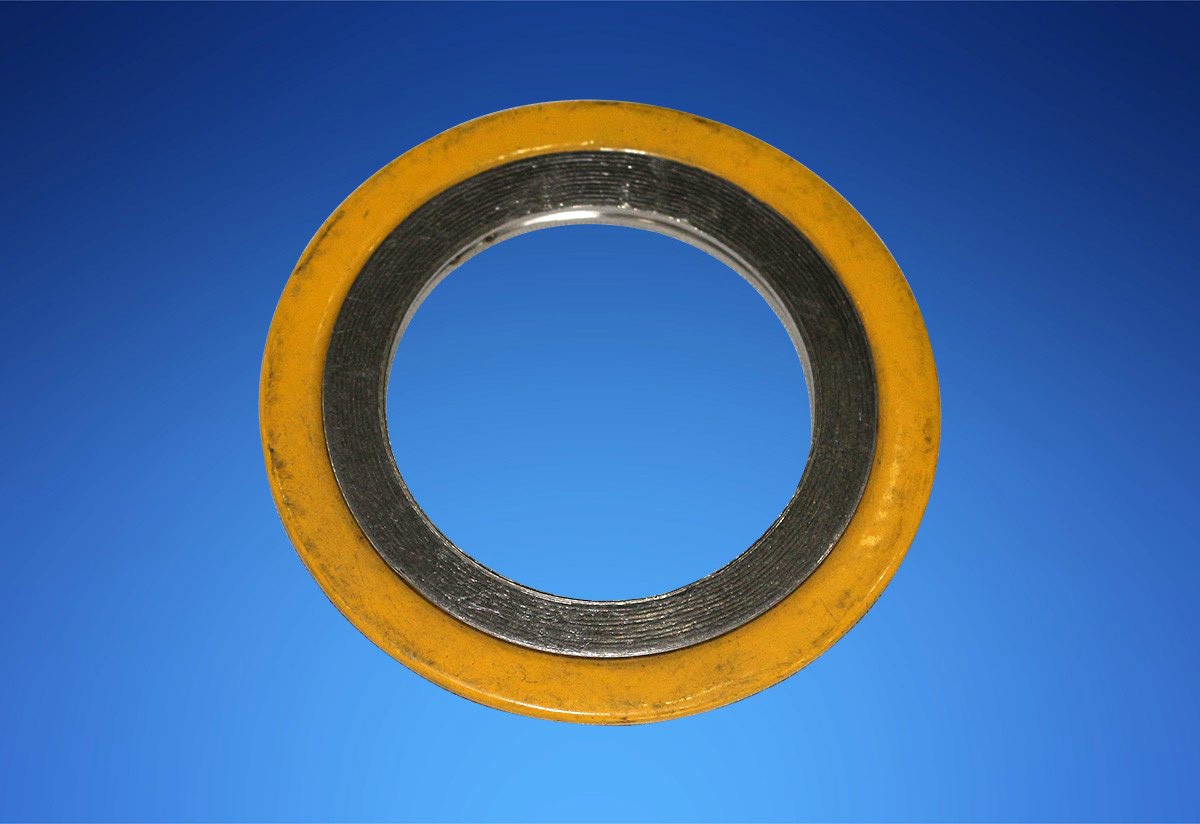

金屬纏繞墊片的種類：
種類斷面形式代號厚度基本型纏繞墊片:A型 厚度3.2或4.5
帶內環纏繞墊片：B型 厚度4.5
帶外環纏繞墊片： C型 厚度 4.5
帶內外環纏繞墊片：D型 厚度4.5
金屬纏繞墊片的結構材料：
填充料 | 鋼帶 | 內環 | 外環 |
石棉纏繞 | SUS 304 | 碳鋼 | 碳鋼 |
石墨纏繞 | SUS 316 | SUS 304 | SUS 304 |
四氟纏繞 | SUS 316L | SUS 316 | SUS 316 |
|
| SUS 316L | SUS 316L |
填充料 | 溫 度(°C) | *大操作壓力(kg/cm2) |
石墨纏繞 | -200~550 | 250 |
石棉纏繞 | -150~450 | 100 |
四氟纏繞 | 240~260 | 100 |
下表用于對內環及纏繞金屬的材質選擇:
商品名 | AISI | 硬度(HB/HV) | 溫度(°C) |
不銹鋼 304 | 304 | 130~180 | -250~+550 |
不銹鋼 316 | 316 | 130~180 | -100~+550 |
不銹鋼 316L | 316L | 130~190 | -100~+550 |
訂貨須知：金屬纏繞墊在訂貨時需注明以下參數，范例：
1、金屬纏繞墊的類型：
A B C D2、法蘭標準：
ASME B16.203、管路通徑、壓力等級：
2" 150Lbs4、材料種類：內環
SS316 ；金屬纏繞帶 SS316；填料帶：石墨
；外環：碳鋼
※ 實際應用工況不同， 以上參數僅供參考不作任何保證要求。
※ 可根據客戶要求加工定制帶濾網金屬纏繞墊片
